В результате выполнения научно-исследовательской работы (НИР) по заказу Российского морского регистра судоходства (РС) АО «ЦНИИМФ» разработало проект требований к сертификации, изготовлению и освидетельствованию трёхслойных панелей, используемых при ремонте морских судов.

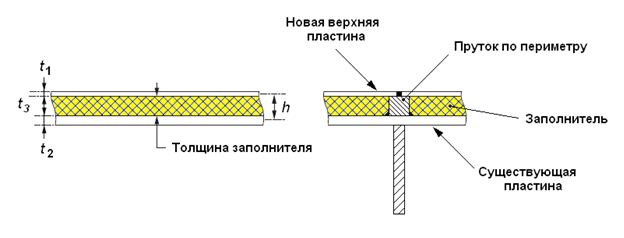

Принципиальная схема трёхслойной панели, используемой при ремонте
Технология ремонта с помощью трёхслойных панелей, или сэндвич-панелей – Sandwich Plate System (SPS) – инновационный метод ремонта изношенных корпусных конструкций, ранее применяемый только в практике иностранных классификационных обществ. Суть технологии заключается в изготовлении трёхслойной конструкции на месте изношенного листа – верхний (новый) и нижний (изношенный) листы соединяются между собой слоем полимерного заполнителя (в общем случае – полиуретана), который после отверждения делает конструкцию монолитной и по прочности эквивалентной традиционной стальной конструкции.

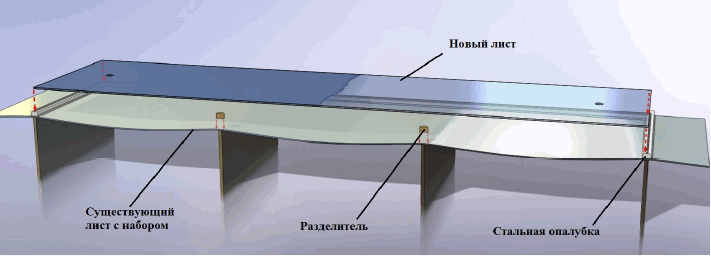

Процесс ремонта с помощью технологии SPS
Основное преимущество данной технологии – сокращение времени на ремонт за счет исключения сопутствующих работ по демонтажу изношенных конструкций, расшивки изоляции, демонтажу кабельных трасс и т.д.. В 2018 году в АО «ЦНИИМФ» был разработан Стандарт организации СТО ЯКУТ.25.01–2018 «Техническое обоснование применения трехслойных панелей при ремонте корпусов морских судов», основные положения которого в рамках данной НИР были дополнены и гармонизированы с действующими нормативными документами (НД) РС.
В ходе выполнения НИР был выполнен анализ требований иностранных классификационных обществ (ИКО) по применению трехслойных панелей на морских судах. По результатам проведенного анализа была определена область применения трехслойных панелей при ремонте корпусов морских судов, а также ограничения в их применении. При этом разработаны требования:
- к характеристикам трехслойных панелей;
- к оценке прочности конструкций с применением трехслойных панелей;
- по оценке технического состояния, обслуживанию, мониторингу и освидетельствованию участков корпуса, отремонтированных с помощью трехслойных панелей, включая панели.

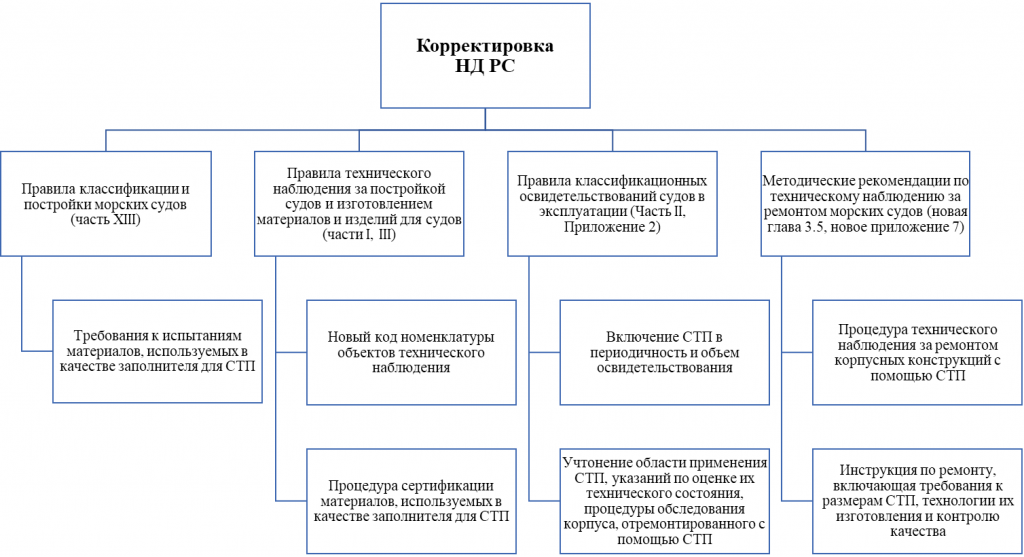

Указанные требования были адаптированы к существующим НД РС, корректировка которых была выполнена в соответствии со следующей схемой:
